海灣ZD-02直控盤終端器接線安裝技術

特點

ZD-02 直控盤終端器（以下簡稱終端器），主要用于重要設備的啟動、停動控制。與具有斷路、

短路檢測功能的 GST-LD-KZ08H 直控盤配合使用。

提供一組常開觸點、一組常閉觸點，使直控盤與被控設備電氣隔離；

實現啟?？刂啤⑾蛑笨乇P提供反饋信號；

終端器本身提供對外接線，便于現場接線。

要技術指標

(1) 工作電壓：工作電壓：DC24V 允許范圍：DC20V～DC28V

(2) 工作電流：總線監視電流≤4.50mA 總線啟動電流≤26.00mA

(3) 輸出容量：5A ，AC220V 或 5A ，DC24V；

(4) 線制：與直控盤采用二線制連接；與現場設備采用六線連接，其中有四根線用于被控設備的啟

停操作，其余兩線用于接收回答信號；

(5) 使用環境：

溫 度：-10℃～+55℃，相對濕度≤95%，不凝露

(6) 外形尺寸：68mm×64mm×26.5mm

(7) 外殼防護等級：IP30

結構特征、安裝與布線

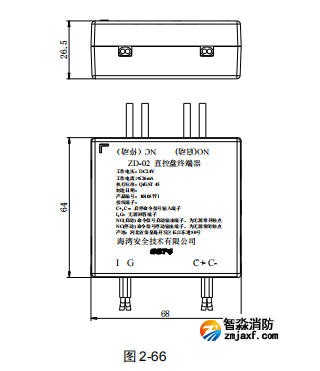

終端器外形示意圖如圖 2-66 所示：

其中：

C+、C-：啟停命令信號輸入端子；

 I、G：無源常開回答信號輸入端子；

 以上為弱電端子；

NO(啟動)：啟動命令信號輸出端子，為無源常開觸點；

NC（停動）：停動命令信號輸出端子，為無源常閉觸點。；

1. 布線要求：：各外接線建議采用 RV 線，導線截面≥1.5mm2。

應用方法

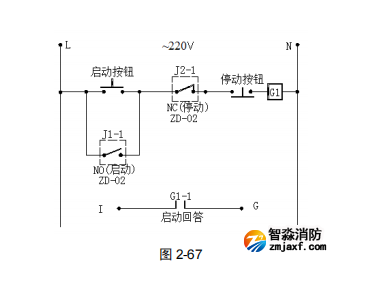

利用一個終端器可完成對交流設備的啟?？刂?，如圖 2-67 所示。
